鍋爐水位報警器技術參數

發布時間：2021-05-17 01:48:03

鍋爐水位報警器控制電路用8腳插頭與傳感器電極聯接，8腳插頭接線時，1，2，3，4腳分別接到傳感器的對應電極，七腳接傳感器外殼。從傳感器電極罩殼保護孔引出的一段導線，*好采用耐高溫的聚氯乙烯絕緣尼龍護套線。如果用普通塑料銅芯線，則應加玻璃纖維套管。進出口和易遭外傷之處應用軟管加以保護。

鍋爐水位報警器中給水泵電機開、?？刂凭€路的接線需加接開關，以實現“手動”和“自動”控制的選擇。當開關置于“自動”位置時，可實現水位的自動控制。當開關置于“手動”位置時，雖失去水泵自控作用，但仍保留水位顯示和高、低水位報警功能。

工業鍋爐水位顯示控制報警裝置采用21只發光二極管模擬顯示水位。用戶在操作室就可詳細準確觀測到鍋爐水位。主要用于工業鍋爐的安全運行保護。可實現水位模擬顯示及自動控制，高、低水位報警

和低水位聯鎖保護停爐，同時還兼有“允許”或“不許”排污指示功能。當外接電接點壓力表時可實現超壓報警和連鎖保護。

鍋爐水位報警器顯示控制裝置工作原理：

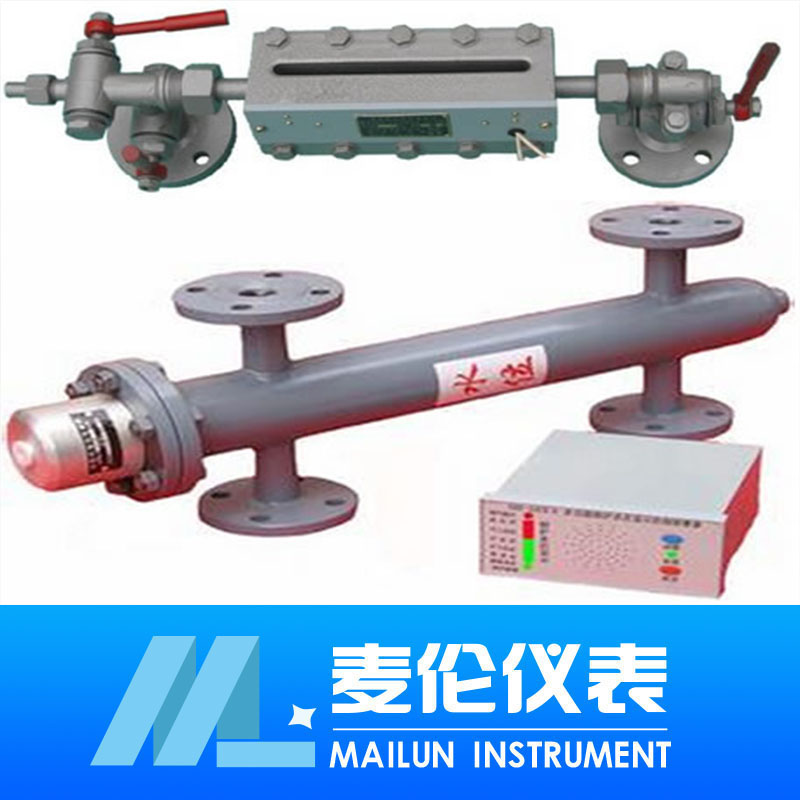

鍋爐水位報警器裝置有傳感器部分，外套筒部分和顯示控制器三部分組成。

1.開機檢查。當報警器投入運行時，首先檢查平板水位計中液位與報警器顯示液位是否一致。

2.當水位降至-30mm或-50mm時，報警器接通水泵電路，向爐內供水。

3.若啟泵失控，當水位降至-30mm或-50mm以下時，報警器再次接通水泵電路向爐內供水，直至啟泵為止。

4.若啟泵失控，當水位降至-60mm時“低位報警”指示燈閃亮，同時發出音響報警信號。

鍋爐水位報警器主要功能特點：

1、抗干擾能力強，安裝簡單，無需調試，無需維護。

2、具有高水位、低水位、智能低水位及蒸汽超壓四種聲、光區別報警。

3、具有智能低水位、蒸汽超壓停爐連鎖保護功能。

4、具有模擬雙色鍋爐水位顯示。

5、具有鍋爐水位全自動給水控制。

6、具有消音自動恢復功能。

7、具有連鎖、聲、光報警自檢功能。

8、電源電壓適應能力強，特別適應農村用電環境。

9、傳感器傳導電壓為脈動電壓，有效的防止電極結垢。

鍋爐水位報警器裝置投入運行時，通過水位計與鍋爐筒體上汽水連管結合處得專用連接三通，將鍋爐內水位引至外套筒內，時外套筒內磁鋼浮子隨鍋爐水位同步升降。該信號通過套筒外的傳感器，將水位信號變成電信號傳遞給顯示控制器，從而實現水位的模擬顯示和自動控制與缺水保安功能。

鍋爐水位報警器鍋筒中的水和蒸汽的密度以及所含導電物質的數量不同，它們的電導率存在著極大的差異，爐水的電導率一般要比飽和蒸汽的電導率大數萬倍以上，即使是飽和蒸汽的凝結水其電導率也要比飽和蒸汽的電導率大幾千倍。電極式水位傳感器就是根據汽和水的電導率不同來檢測水位的。

傳感器安裝在爐體與水位表之間，簡體下端應加接泄水管。安裝好后應檢查一下各電極與殼體間的絕緣電阻是否良好。其方法是：用搖表或萬用表測量，當電極離開水面時，其電阻值不得小于1MΩ。如

小于此值，一定要找出原因，接線時要認清傳感器上的電極長短和編號。
