TLYZ型氣體腰輪流量計安裝和選型

發布時間：2021-04-16 01:19:49

TLYZ型氣體腰輪流量計安裝

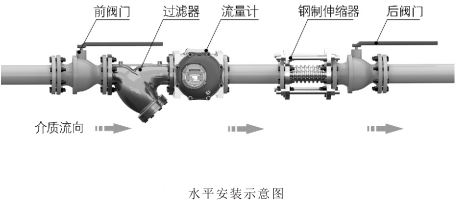

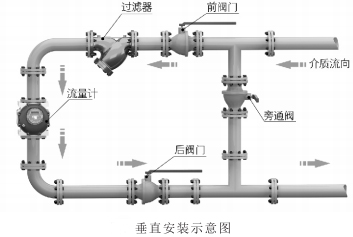

流量計的安裝有兩種方法，即水平安裝和垂直安裝（建議釆用垂直安裝）。當流量計垂直安裝時，介質進口端需在上方，氣流由上向下流動，這樣安裝使得轉子對臟物具有自清潔能力；而在水平安裝時，流量計進出口端軸線不得低于管道軸線，以免介質中的臟污雜質滯留于流量計的計量室內,影響正常轉速。
安裝時，在流量計上游必須配置過濾器或者過濾網（120-200目），以改善介質的純凈度。

TLYZ型氣體腰輪流量計應用
TYLZ型氣體腰輪流量計是集流量、壓力和溫度檢測功能于一體，并能進行壓力、溫度、壓縮因子自動修正的智能流量計。**應用于工業氣體流量檢測與控制，城市燃氣檢測或計量等領域，能滿足客戶對高精度、高可靠的檢測或計量要求。
TLYZ型氣體腰輪流量計選型與安裝
1、不宜選用的場合：
（1）要求流量超出表的流量范圍；
（2）頻繁中斷、強烈脈動流等流量急劇變化的場合，如快速開/關的閥門等，快速打開閥門的沖擊將會損壞轉子和同步齒輪；
（3）氫氣、氧氣、強腐蝕性氣體。
2、規格的確定：
如已知工況流量范圍，直接?xùn)吮?確定規格；或依據標況下的供氣流量范圍及介質壓力計算工況流量范圍，再査表1確定規格。一般要求工況下流量計的常用流量范圍處于10%Qmax～90%Q。林為*佳。
3、結構形式的選擇
要根據使用現場的安裝條件及功能等要求，正確選擇結構形式。
（1）TYLZ-G口型：適用于需要實現壓力、溫度自動檢測修正的場合。
（2）TYLZ-GQ-B型：適用于需要進行溫度、壓力自動檢測修正，并需要內置無線通信模塊，由內置電池供電實現日傳輸次數不多于10次的場合?；蛴?5VDC本質安全電源供電實現實時在線的場合，也適用于不帶無線通信，但需要顯示轉換系數和壓縮系統比值的場合。
（3）TYLZ-GQ-V型：用于可對溫度和（或）壓力設定修正，且要求投資成本低的計量場合。
（4）TYLZ-GQ-NS：適用于可對溫度和（或）壓力設定修正，且要求投資成本低又需要內電池供電并每日1次對數據記錄進行打包后通過遠程無線上傳的計量場合。
（5）當帶壓力自動檢測功能時，為了保證流量計壓力檢測的準確，應根據介質的*高工作壓力正確選擇壓力傳感器的上限壓力。

TLYZ型氣體腰輪流量計外形尺寸及配套法蘭

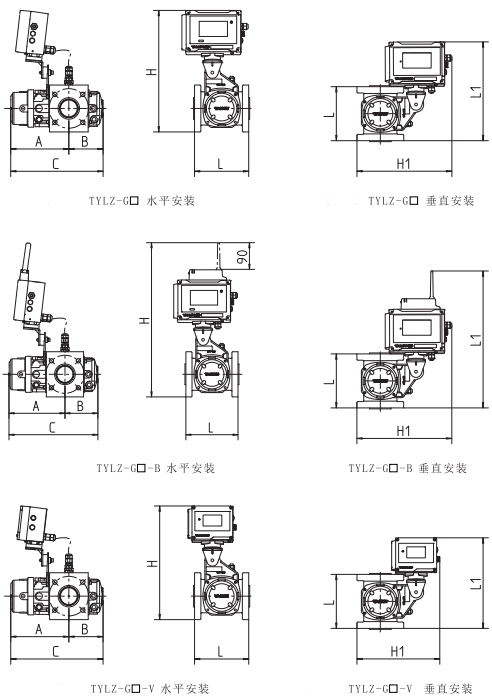

1、外形尺寸圖

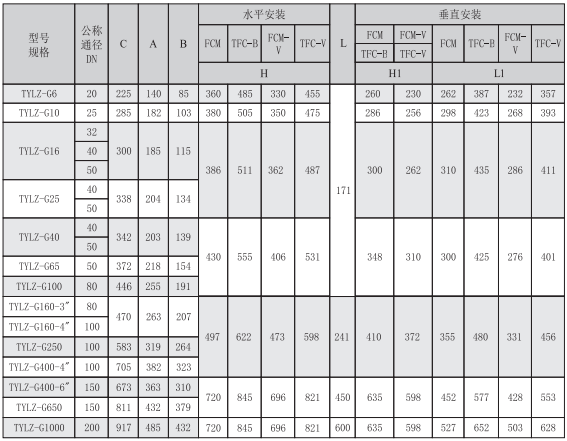

2、流量計外形尺寸

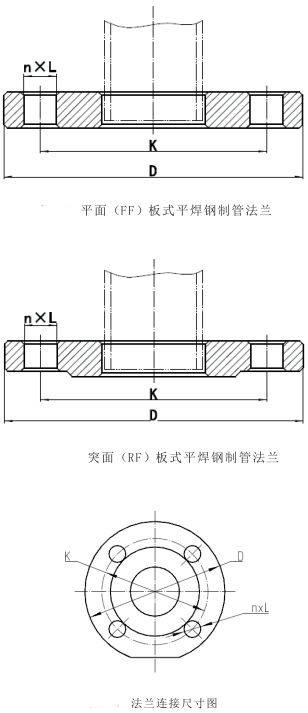

3、流量計配套法蘭

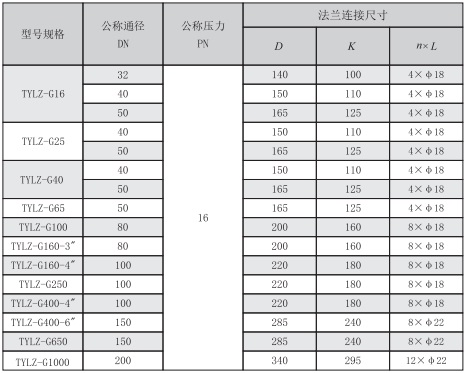

4、流量計配套法蘭尺寸
