浮球液位計，浮子液位計，干簧管液位計
發布時間：2022-08-24 08:14:23

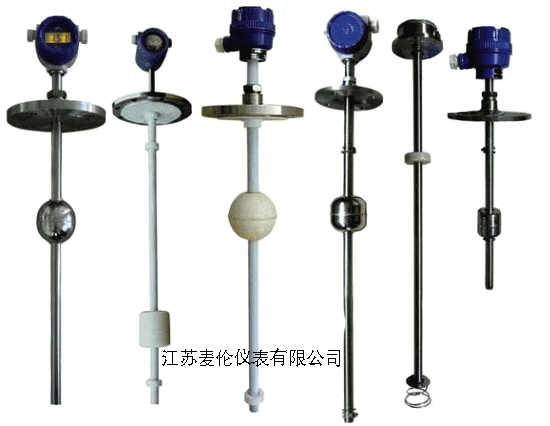

JSML-UQZ浮子液位計由磁性浮子、傳感器和變送器組成。磁浮球隨液位變化沿管道上下浮動時，浮球中的磁鋼吸引傳感器中相應位置的簧管，通過改變傳感器的總電阻（或電壓），變送器將變化后的電阻或電壓信號轉換成4～20mA的電流信號輸出。顯示器上可設置上下限報警，實現液位的位置控制。

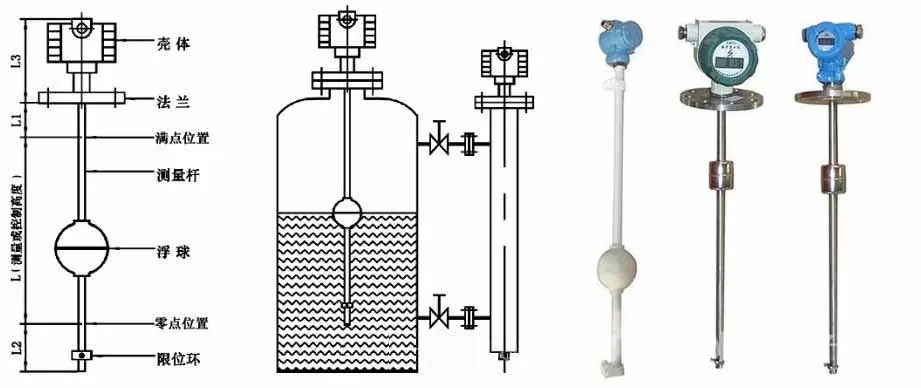

JSML-UQZ浮子液位計的結構原理：。
浮球液位計由兩部分組成:液位傳感器和智能HART板（電流轉換器），浮子隨液位同步變化，控制干簧開關關閉，使傳感器的電阻成線性變化，然后由轉換器將其轉換成4~20mA標準電流信號并疊加HART數字信號輸出。
JSML-UQZ浮子液位計特點:智能電子元器件由一塊主板和一塊液晶顯示屏組成。可按*位調節范圍和零點。HART通訊手動操作器或微機可在不中斷輸出信號的情況下與智能儀表進行雙面通訊。適用于防爆或拆裝不便的儀表。通過HART協議訪問或修改儀器的測量、工藝參數、設備配置、校準和診斷信息。在使用HART協議的分散控制系統中，它與主機進行雙向通信。帶EEPROM，不因斷電而丟失數據。
JSML-UQZ浮子液位計參數:測量范圍:0~3500mm;電源電壓：12~36V直流電;輸出信號：2線制4～20mA.DC疊加數字信號，從。;用戶選擇平方根或線性輸出。;負載電阻：250Ω.;測量精度:±10mm;環境溫度:-40～80℃;工作溫度:-20~120°C;公稱壓力:≤1.6 MPa
法蘭標準：答:JB/T 82.1-94（平法蘭）;DN100 第九十章。;B: JB/T 82.1-94（平法蘭）
中等密度：≥ 0.65g / cm3.Medium viscosity: ≤ 0.015PaS.;材料:不銹鋼;防護等級:IP65。
JSML-UQZ浮球液位計產品選型表:
類型數。
規則。
顯示內容。
WH-UQZ。
磁浮球液位變送器。
01。
開銷的。
02。
邊到邊。
03。
側下。
04。
站立式。
H。
測量范圍H。
*。
頸部長度（請在選擇類型01時指定）。

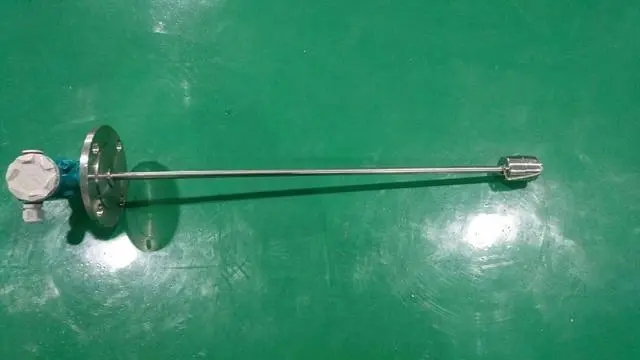

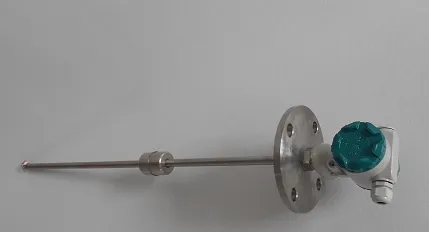

JSML-UQZ浮子液位計評分以下四種安裝方式:。
（訂貨時請注明安裝形式及頸長L值。)。
對于開放式或非金屬容器，可以使用支架安裝。具體形式如圖3所示。
JSML-UQZ浮球液位計接線方式:（參見圖4）。
V浮子液位計操作說明:。
1、方向鍵操作。
零鍵【Z】，調整鍵（S），功能鍵?！灸小?/div>
操作性的內容。
操作的方法。
備注。
按下鍵解鎖。同時按【Z】和【S】鍵5秒以上，即可解鎖（LCD屏幕顯示:OPEN）PV值被清除。（零點調整）。
將浮子直接放在零位置，同時按【Z】、【S】鍵2秒以上，當前PV值可設置為0，（LCD屏幕顯示:PV=0）如果PV的電流值與0值的偏差超過50%FS，則PV零值無效。4 mA點主動遷移。關鍵零：浮動處于零位置，按【Z】鍵2秒，發射機將輸出4mA電流完成調零操作。（液晶屏:LSET）。20 mA點主動遷移。滿鍵：將浮球置于滿位，按【S】鍵2秒，變送器輸出20mA電流，完成全面操作。（液晶屏:HSET）。發射機數據恢復。
先按【Z】鍵，再打開電源，繼續按住【Z】超過5秒，如果液晶顯示屏顯示OK，則發射機數據已恢復到出廠狀態，松開按鈕即可，如果LCD顯示FAIL，則表示發射機未進行數據備份，無法恢復出廠狀態。
如果2分鐘內沒有按鍵被按下，發射機鍵會自動鎖定。要操作，鎖必須重新打開。以上操作，使用零鍵【Z】，鍵滿【S】即可實現，兩鍵發射機主板按鍵操作說明如上。外接無表頭的電流表也可以調節。
測量參數的設定。設定測量參數后，連續按功能鍵【M】依次顯示ZERO、SPRN、DPMP、DISP、FI CC。;顯示內容。;設置的內容。;操作的方法。;0.888。;ZEPO CM。;設置4 mA點范圍。
按【Z】選擇修改后的數字或小數點按【S】鍵調整數值或小數位。100.00。
中波號設置20mA點刻度。2.000。DPMP S。設置阻尼時間。12.008。DISP mA。
設置顯示模式。按【S】選擇顯示模式（顯示水平，當前，百分比）。3.6。FIX C CM。
固定電流輸出。輸出屏幕上顯示的電流值（3.6,4,8,12,16,20,22.8 mA）。
