磁致伸縮液位計的工作原理技術參數及典型應用
發布時間：2022-07-15 00:26:20

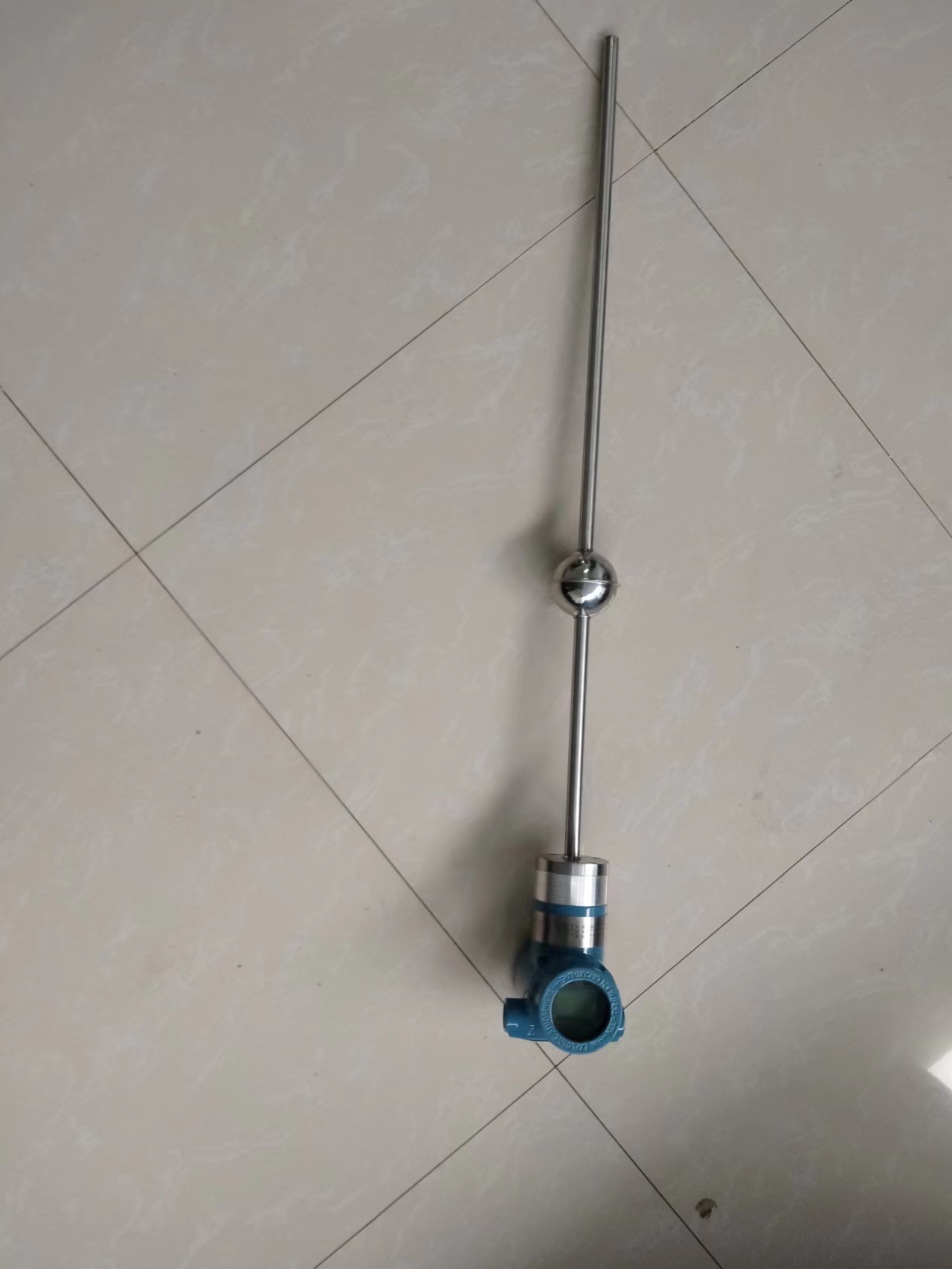

磁致伸縮液位計的工作原理：磁致伸縮液位計由不銹鋼管（測桿）、磁致伸縮線（波導絲）、活動浮子（內有*磁鐵）組成。當液位計工作時，液位計的電路部分將在波導絲上激發脈沖電流，當電流沿波導絲傳播時，它將在波導絲周圍產生脈沖電流磁場。液位計測桿外裝有浮子，浮子可隨著液位的變化沿測桿上下移動。浮子內有一組磁環。
當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生變化，因此由磁致伸縮材料制成的波導絲在浮子位置產生一個扭轉波脈沖，該脈沖以固定速度沿波導絲傳回，并由檢測機構檢測。浮子的位置，即液位的位置，可以通過測量脈沖電流和扭轉波之間的時間差來確定。用這種方法生產的液位計是目前液位測量領域中一種精確、簡單、穩定、可靠、成熟的產品。特別是在小范圍、常溫和大氣壓等普通環境中，它具有其他測量方法無法比擬的獨特優勢
磁致伸縮液位計的優點：它易于安裝和維護。適用于各種儲罐、儲罐和球形容器的液位測量，安裝可靠性強：磁致伸縮液位計采用磁致伸縮工作原理，無機械活動部件，無摩擦磨損；變送器和探頭測桿密封在導管中，不與測量介質接觸。傳感器工作可靠，使用壽命長。高精度：在磁致伸縮液位計工作期間，通過測量開始脈沖和結束脈沖的時間來確定被測液體的位移。
因此，測量精度高，分辨率優于0.01%FS，這在其他傳感器 安全性好：磁致伸縮液位計具有高防爆性能、本質安全、防爆、使用安全，避免了手動測量的不安全性 便于系統自動化：磁致伸縮液位計二次儀表采用標準輸出信號，便于微機處理信號，易于實現聯網工作，并提高整個測量系統的自動化程度.

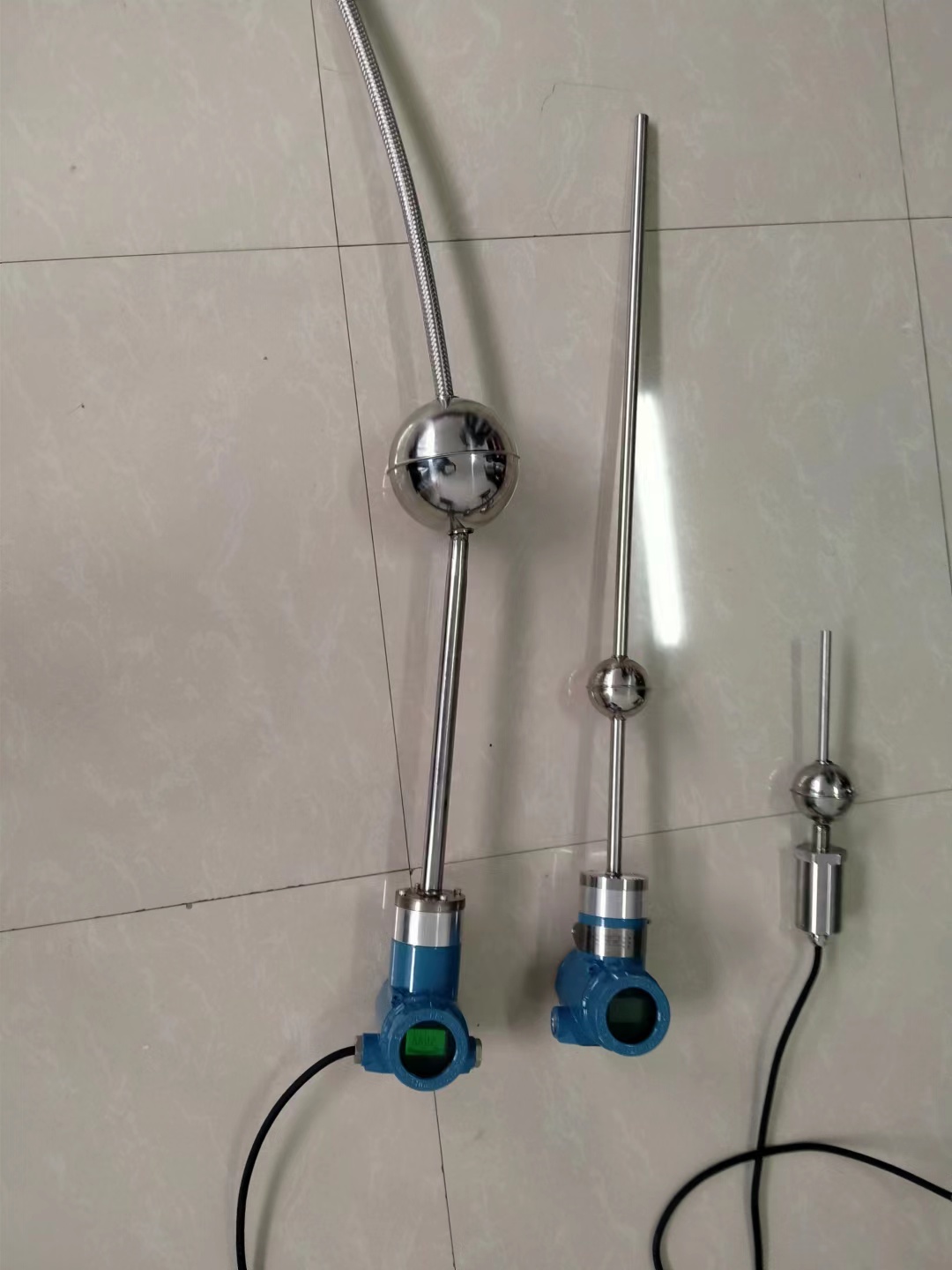

圖片上傳磁致伸縮液位計的性能特點：原理**，功能多，適用范圍廣; 高精度、高穩定性、高可靠性和高分辨率;非接觸測量，使用壽命長; 低功耗和高性能價格比; 隔離防爆型或本質安全型;4～20mA雙線輸出模式結構精巧，環境適應性強，防污、防塵、防水。(IP67) 528;安裝調試簡單，維護方便;不需要定期重新命名和維護;電源電壓適應性廣，抗干擾能力強;實時測量;它具有反向*保護功能;防雷和射頻保護

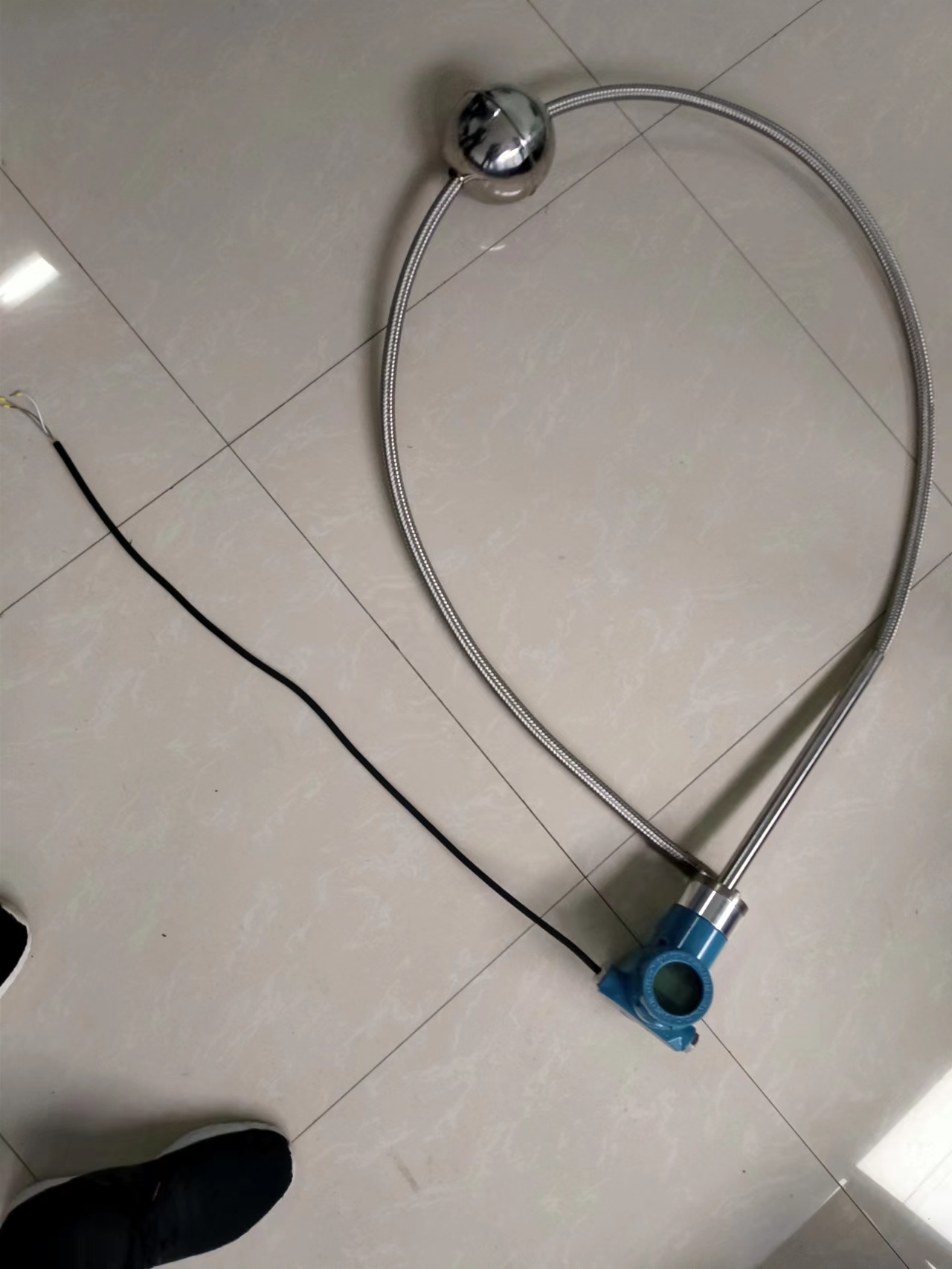

磁致伸縮液位計主要技術參數： 電源：12～24VDC;工作溫度：-40℃~+130℃;范圍：0.5m～16m;輸出形式：標準4～20mA或Hart;防爆等級：ExdⅡCT6 GB;測量精度：±1mm;導桿材料：不銹鋼; 導桿類型：剛性桿、柔性桿、剛性桿（塑料包裹）;工藝參數：單液位、雙液位、液位差; 連接方式：法蘭或螺紋.
磁致伸縮液位計的典型應用：磁致伸縮液位計用于石油、化工原料儲存、工業過程、生物化學、醫藥、食品和飲料等各種儲罐液位的工業測量和控制，罐區管理和地下庫存、大壩水位、水庫水位監測和污水處理。
