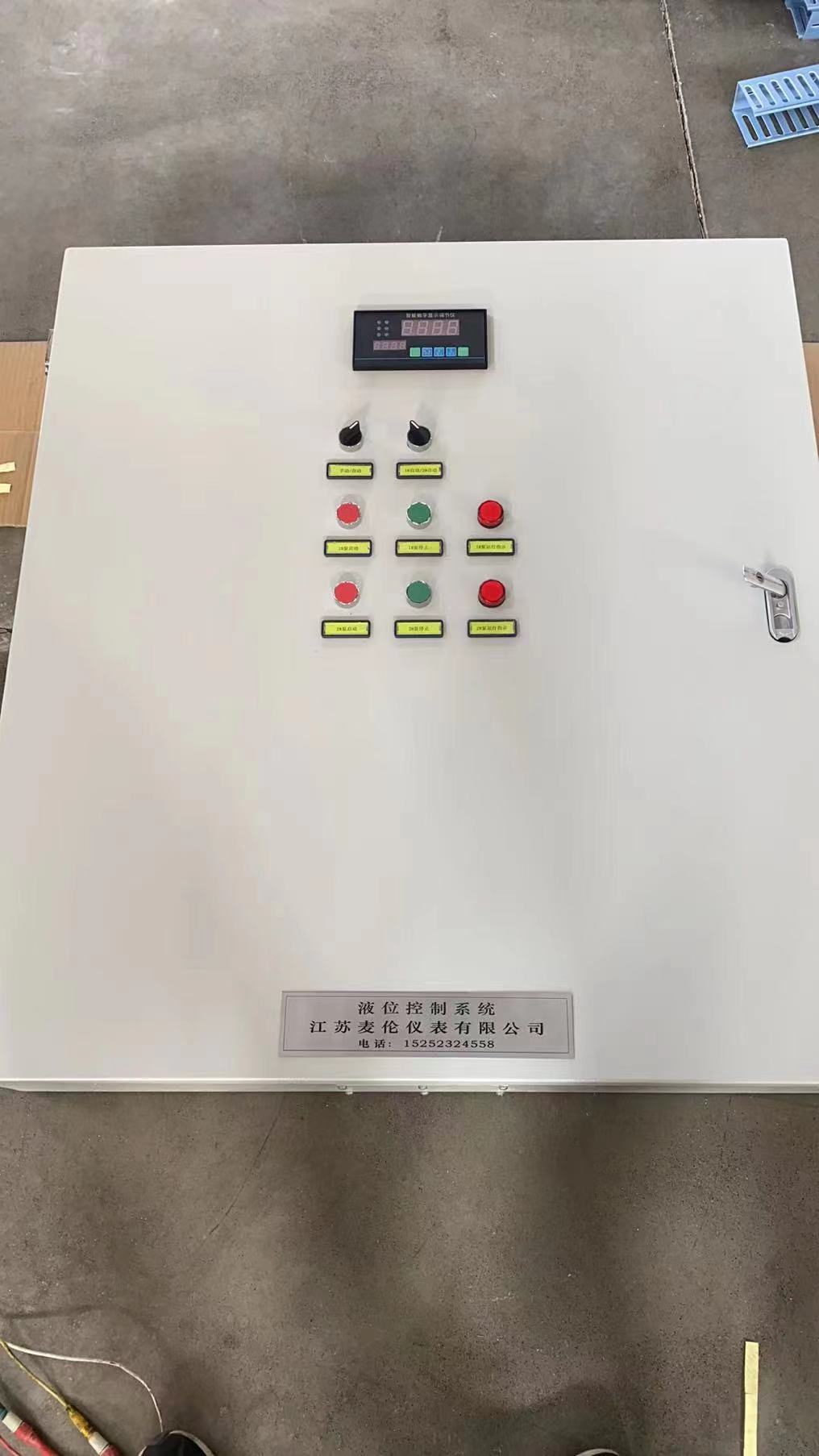

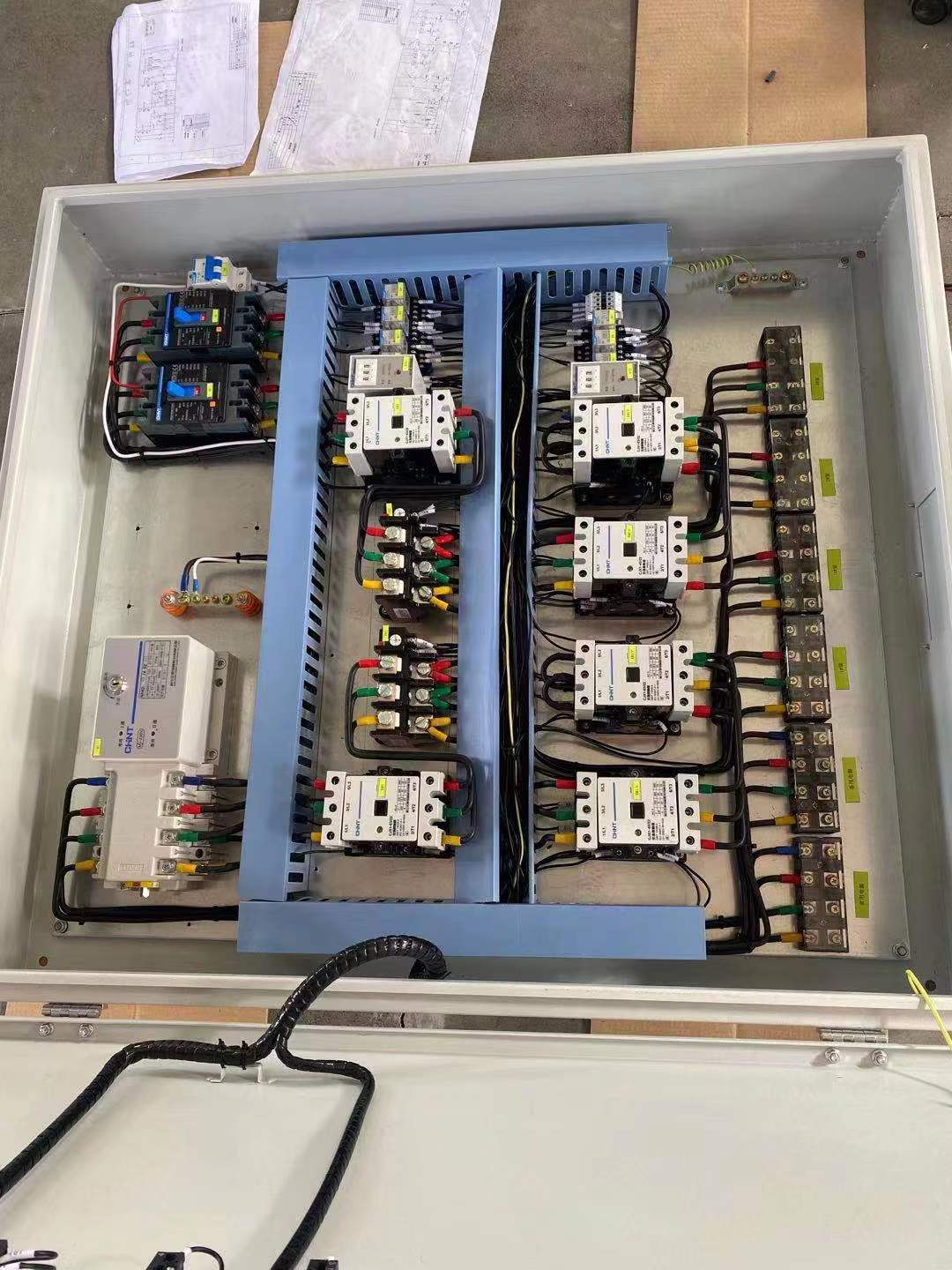

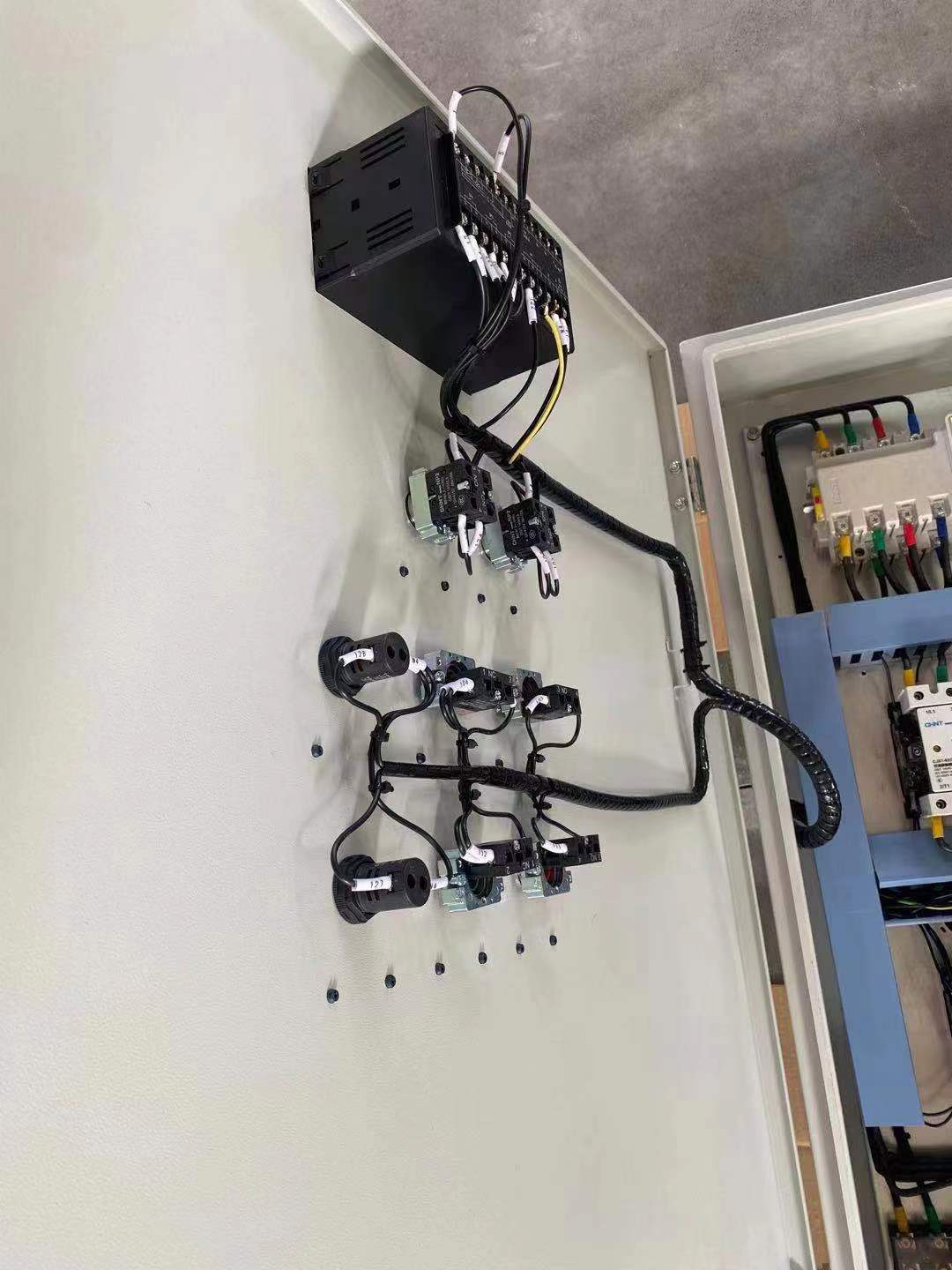

星三角減壓啟動控制柜,水泵控制柜
發布時間：2022-07-12 23:59:11
星三角減壓啟動控制柜概述：水泵控制柜是充分吸收國內外水泵控制的**經驗，經過多年的生產應用不斷改進和優化，精心設計制造的
產品具有過載、短路、缺相保護、泵體漏水、，電機超溫和漏電等保護功能和完整的狀態顯示，并具有單泵和多泵控制工作模式、多種主備泵切換模式和各種啟動模式?？?*應用于各種建筑的工農業生產及供水、排水、消防、噴淋管網加壓、暖通空調冷熱水循環等場合的自動控制
水泵控制柜內部質量優良，外觀美觀耐用，安裝操作方便。它是各種水泵的安全可靠配套產品2、 星三角減壓啟動控制柜的特點：**應用：用于各種場合，如生活給排水、消防、噴淋、增壓、空調冷卻循環、工業控制泵、污水排放。。。有相應的特殊型號和規格?？刂齐姍C(jī)的功率范圍為15～132kw；卓越品質：精心制作的國際國內知名品牌電器元件和高品質標準機柜，精心設計和精工制作；各種功能：從一控一到一控五，主泵和備用泵可以任意選擇和組合，具有各種啟動方式和各種控制形式。自動故障切換。也可以專門為您設計258. 星三角減壓啟動控制柜技術參數：控制電機功率：15-90kw；控制電壓：380V；控制水泵數量：1-4臺； 星三角降壓啟動控制柜的連接尺寸。
星三角降壓啟動控制柜的說明和注意事項
1。安裝和接線本產品時，必須嚴格按照字母符號說明和接線端子圖進行連接。完成后，必須仔細檢查接線是否錯誤，并檢查受控電機的實際容量是否與產品控制的容量一致。如果不一致，請參考每個參考表中列出的數據來重置電流-時間轉換裝置的電流動作值和保護延遲設定值，以及熱繼電器的設定值
2。手動操作：當電源接通時，電源指示燈亮，將功能開關轉到手動位置，打開每個子泵的控制開關（該開關對應于每組水泵），將水泵工作選擇開關轉到所需位置（即選擇主泵，即備用泵），按下啟動按鈕，電機啟動，和啟動指示燈亮，當啟動電流降至額定電流的1.5倍時，電機自動切換到全電壓運行狀態，工作指示為燈亮。按下停止按鈕，電機停止工作，停止指示燈亮。
3.如果在啟動過程中發現電流轉換倍數不準確，應根據實際情況在現場進行調整。如果某些控制電路使用時間繼電器切換，觀察電流表以重置電機所需的世界繼電器的世界設定值，從啟動到電流降至額定電流的1.5倍 工作轉換開關選擇：例如，對于雙泵系統，您可以選擇“1用2備”或選擇“2用1備”。三泵系統可選擇“1#，2#使用，3#備用”，或“1#，3#使用，2#備用”或“2#，3#使用，1#備用”。四泵系統可選擇“1#、2#、3#使用、4#備用”或 3自動操作：關閉自動空氣開關，選擇主泵和備用泵，將功能開關轉到自動位置，然后打開每個子泵的開關。水泵控制器將根據液位并通過浮動開關
4。的位置變化，自動啟動主泵或?qū)溆帽猛度脒\(yùn)行或停止水泵的運行。故障：當水泵發生故障，如電機過載、缺相、超溫、泵體漏水時，本產品自動切斷電機電源，終止電機運行，并對各種故障給出相應的說明。如果使用互備控制器，在任何一組主泵發生故障后，備用泵將自動切換到運行狀態
5。在電機啟動過程中，操作員必須仔細監控控制器啟動后是否進入運行狀態，以避免啟動時間過長對自耦變壓器和電機造成損壞。對于很少使用的水泵控制器，如消防、噴淋泵和其他類型水泵的控制，應定期啟動操作和檢查
6自耦變壓器降壓啟動柜的自耦變壓器允許從冷態連續啟動兩次，每次啟動時間為15s，*小間隔為20s。自耦減壓的啟動時間可以根據電機功率通過時間繼電器進行調整。延長時間可從15秒調整為120秒
6、星三角降壓啟動控制柜安裝和投運前檢查
1。安裝前，應根據機柜的外形尺寸和安裝說明將安裝裝置預埋在墻上，以安裝控制箱的預埋件，并將固定機柜的基礎槽鋼預埋在混凝土地板上
2。根據設計圖紙進行外部接線。安裝后，箱內的灰塵和異物必須清除
3。投運前檢查以下項目：
（2）檢查?？諝忾_關、接觸器、繼電器等部件的操作是否符合要求
（3）檢查柜內是否有異物，實心螺釘是否松動和其他缺陷
（4）根據之前的程序進行必要的電氣測試，例如測量絕緣電阻
7、 星三角降壓啟動控制柜FAQ
1，電機反轉 現象：水泵揚程設置為額定揚程，或出水太小，電機電流小于額定電流 解決方案：改變連接到控制柜中電機線圈的三相線路中任意兩條的接線位置（即相序）
2。主電路有電源，但二次電路沒有電源 解決方案：
① 機柜中有二次短路保護功能，由一個小型單開關保護。如果開關未閉合，則二次電路等于沒有電源
② 機柜的控制電路分為380V型和220V型，通常為220V型。檢查零線是否連接牢固
3。供水和排水控制的水位太深，浮球控制的水位不準確 518現象：機柜和浮球已安裝，在設定水位 解決方案：如果是浮球控制，由于控制水位差過大，控制可能不準確。此時，應使用兩個浮球進行控制（即一個高位和一個低位）。
4。液壓控制反轉象：當供水（355，控制柜停止，使用情況相反 解決方案：參考浮子開關的說明，即供水常閉，排水常開，重新連接浮子線
5。星形-三角形減壓啟動電機連接不正確 解決方案：① 轉到運行中的電機停止，根據接線圖檢查電機端子到控制柜端子的接線是否符合接線圖，檢查后重新調整接線 ② 轉動運行空氣開關斷開，檢查電機接線板上的所有連接銅片是否已拆除，或連接電纜中間是否有皮膚損傷
6。自動聯軸節減壓啟動扭矩不足現象：自動聯軸節減壓啟動箱啟動時，電機的啟動轉矩不足，電機無法旋轉 ② 在重負荷下啟動時，將自耦變壓器分接頭的65%更改為80%。（一般65）
7，
星三角降壓啟動控制柜15kw以下直接啟動柜一用一備，無法故障切換 518現象：測試故障切換時，從主泵主控交流接觸器線圈上任意取下一根導線，但不能自動切換到備用泵 解決方案：因為15kw以下一用一備控制柜的故障信號采用熱繼電器熱感應常開觸點作為故障信號。在固態測試的故障切換過程中，熱繼電器的“97”和“98”未連接，導致人為故障測試。（注：由于控制要求不同，詳見圖紙）
