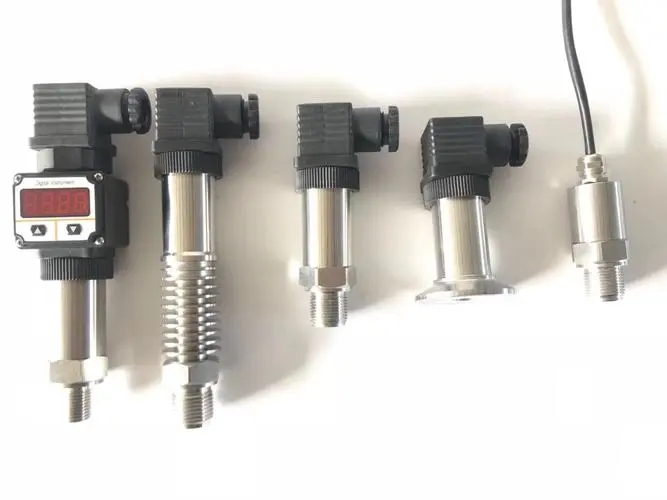

壓力變送器怎么接線？
發布時間：2022-05-18 23:44:02
正常情況下，
壓力變送器的電流輸出為4-20mA，而4-20mA電流輸出的壓力變送器的接線為雙線制，但許多用戶仍然不知道如何連接。接下來，讓我們?cè)敿?xì)說明壓力變送器與下一個雙線系統的4-20mA電流信號輸出的接線，如下圖所示：

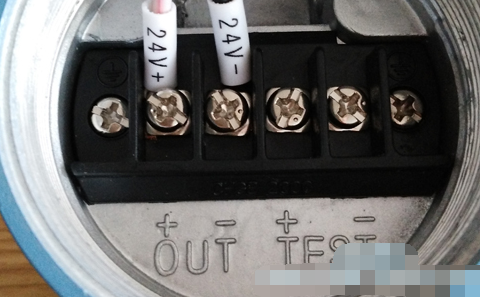

接線圖；打開壓力變送器的后蓋，您將看到有四個壓力變送器接線端子，輸出正極和負極，測試正極和負極。在這里，我們把積極和消極聯系起來。制造商使用測試正極和負極校準壓力變送器。
對于現場使用，我們不需要關心兩個終端的功能。直接連接正負極即可。如上圖所示，24V電源，24V+接out正極，24V-接out負極。[這樣，壓力變送器的接線可以分為兩個簡單的步驟完成。難道不是很簡單嗎？我的小伙伴是否認為原來的壓力變送器的接線可以如此簡單。
事實上，只要你了解基本知識并仔細閱讀壓力變送器的操作手冊，正常人就可以很快知道如何連接壓力變送器nsmitter]；當然，市場上有一些三限位壓力變送器，如何連接三限位壓力變送器的接線；三線轉換器的接線圖如圖所示。除了兩條電流傳輸線外，電流輸出系統還有一條電源線為變壓器供電。
三線制是電源正極端用一根線，信號輸出正極端用一根線，電源負極端和信號負極端共用一根線。其電源大部分為直流24V，輸出信號為dc4-20ma，負載電阻為250Ω或dc0-10ma，負載電阻為0-1.5kΩ；有些還具有 mA 和MV信號，但負載電阻或輸入電阻的值根據輸出電路的形式而變化；事實上，即使一些客戶不了解壓力變送器的接線問題，也很容易聯系我們的制造商尋求電話指導。很容易看出變送器是否有兩個端子或其他電子設備

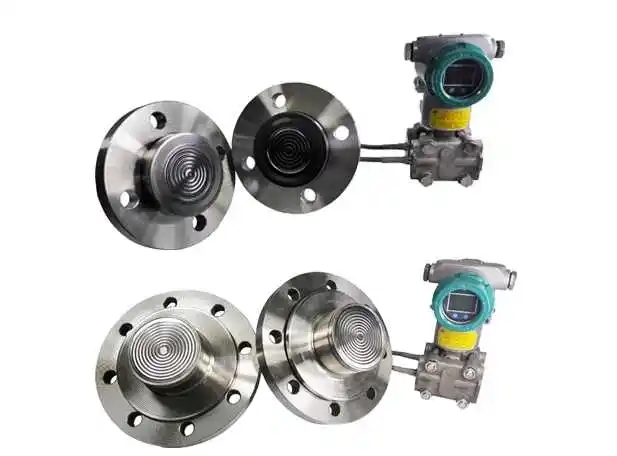

就差壓變送器的使用而言，如果測量前提令人滿意，通常不需要停止遷移技能。然而，在實際過程中，變送器的應用過程中往往會綜合考慮保護和組裝等關鍵因素。為了便于操作，測壓點和測量?jī)x器之間將存在水平差。也許當被測介質有一些限制因素時，會像強腐蝕粘稠太大等。此時，會對整個測量過程形成一定的障礙，神經質會影響儀器的測量精度。因此，為了盡可能地完成變送器的精確測量，通常會停止變送器的零點偏移
正偏移期間差壓變送器的測量刻度取決于應用范圍和零點偏移之和。如果用負遷移代替，因?yàn)樨?fù)壓被注入變送器的入口，也可以設想變送器的裝配位置和測量的液位應保持在相同的液位。如果變送器的壓力室在使用過程中，封閉容器中的液體可能會被氣體注入壓力室，那么為了密封容器中的液體或氣體，測量管道會遇到很大程度的侵權甚至嚴重的腐蝕。因此，在差壓變送器的正、負壓室與取壓點之間分別裝配了截?cái)喙蕖?/div>
智能變送器代表了新一代變送器的突出。它采用了傳感技術、微電子數字處理技術等多項****，與普通發射機相比，具有精度高、穩定性好、可靠性高、測量范圍寬、量程比大等獨特優勢。液位的準確控制是人工裝配穩定運行的前提。只要控制差壓變送器測量液位偏移的原理，就可以在實際使用中靈活應用，實時、準確地處理現場儀表的問題，停止改進控制方案。
壓力變送器基于微處理器的現場智能儀表是根據現場總線而產生的，現場智能儀表的應用也為現場總線的開發和利用提供了良好的基礎，并為專家討論提出了新的成果。在這一階段，由于通信協議的不兼容性以及信號通知的4-20mA模擬等待點，現場智能儀表（如相關文獻中介紹的）是一種必要的過渡產品。它不能真正符合現場總線的真正智能現場儀表。它既不能降低控制系統的早期組裝成本，也不能充分發揮自身的良好效果，也不能完成現場智能儀表之間的互信息交換和操作。
