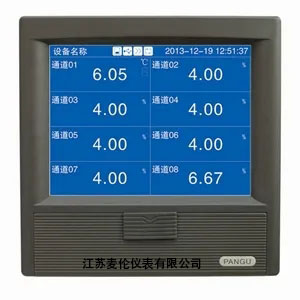

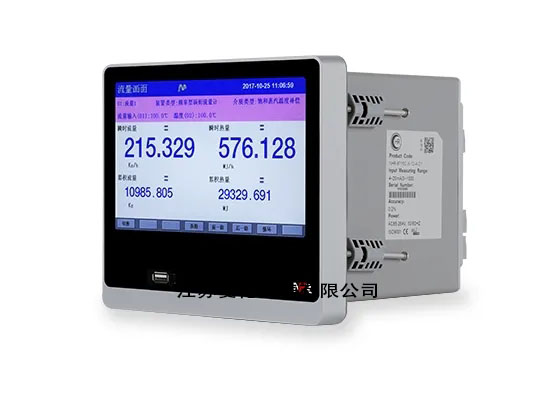

產品簡介 st4000[st4000r]無紙記錄儀以其豐富的顯示屏、靈活的操作方式以及強大的記錄、計算、控制和管理功能，在各行各業得到了**的應用。該產品吸收了國內外各種無紙記錄儀的優點，應用了*新的顯示技術、微電子技術、數據存儲和通信技術。功能齊全、操作方便、準確可靠、性?xún)r(jià)比高。
st4000[st4000r]無紙記錄儀配置豐富，包括藍屏和彩色顯示屏。可接收各類直流電流、電壓、電阻信號，實現溫度、壓力、液位、流量、成分、力、力矩、的顯示、記錄、超限監測、報表生成、數據通訊、信號傳輸、流量積累等功能，位移等物理量[st4000r]無紙記錄儀主要由液晶屏、按鍵、以ARM微處理器為核心的主板、主電源、外接變送器電源、智能通道板、大容量閃存、，等： 可配備不同類型的智能通道板，可根據應用要求選擇； 內置大容量閃存，它可以通過U盤將閃存中的數據快速轉儲到計算機。
內置閃存的容量為64M字節。如果在8個通道中每20秒記錄一次，則可以記錄865天 ，并以0.1秒的*快時間記錄所有通道的數據； 數字顯示屏、條形圖顯示屏、實時曲線顯示屏、，調用曲線屏幕； 調用曲線讀取光標功能； 測量和顯示的基本誤差：±0.2% F·s；12點報警功能可配置；可配置8點傳輸輸出，光電隔離，誤差小于±0.2% F·s；電流輸出（4~20）MA， 0~10） MA， （0~20） MA可選； 電壓輸出 （0~5）V， （1~5） V可選。
st4000[st4000r]無紙記錄儀技術指標； 數字顯示屏、條形圖顯示屏、，實時曲線屏幕召回曲線圖中有四幅基本圖； 基本誤差小于±0.2%f·s，數字顯示范圍為-9999；測量分辨率為160000，16位AD轉換器； 實時曲線記錄間隔為0.1s~60s，8檔，整個屏幕對應的曲線時間為30秒~300分鐘；召回曲線記錄間隔為0.1秒~50秒。如果超過50秒，可選擇為1分鐘、5分鐘、10分鐘、30分鐘和60分鐘。可選擇循環或非循環兩種記錄方式
輸入信號；輸入信號包括五類：直流電流、直流電壓、熱電阻、熱電偶和遠程壓力表，可通過按鍵輸入選擇。隔離無跳線的通用輸入 DC電流：（4~20）MA，（0~10）MA，（0~20）MA DC電壓：（1~5）V ，（0~5）V
熱阻：PT100，cu100，cu50，BA1，Ba2，g53
熱電偶：K，s，R，B，N，e，J，T
其他輸入信號或分度號應在訂購時注明
3 報警輸出和傳輸輸出
- 繼電器輸出：觸點容量AC 220V，3a，電阻負載
- 12點可配置輸出，可根據通道
- 可配置8點傳輸輸出、光電隔離、，誤差小于±0.2% F·s，電流輸出負載能力≤ 450Ω
電壓輸出匹配設備的阻抗：需要大于2KΩ
4 外部電源
-
DC 24V電源：用于向變送器供電，*大負載容量≤ 200mA
5 通信打印接口（可選功能）
- 光電隔離
- RS232，RS485標準，訂購時，通過設置指示
- 9600192057600115200
- 支持測試軟件，為組態軟件和應用軟件
- 可選Modbus RTU通信協議和主機通信
6 電源條件
- AC 220V供電儀表：AC 85~265V，功耗小于25VA
- DC 24V供電儀表：24V±10%，功耗小于25VA
注：實際功耗與儀器
7 環境和其他
- 存儲溫度范圍：-20℃~70℃
- 工作濕度范圍：低于85%相對濕度，無冷凝
- 儀器重量：約2.8kg
8記錄時間
記錄時間的長度與閃存 存儲容量有關，記錄時間間隔和輸入點，計算公式如下：下式為下式：下式為下式：
377 377 377 377 377 377 377 377 377下式為下式：計算公式如下：公式：計算公式如下：公式的計算公式如下： 377377或377 或377 或377 377或377 377 或377 377 377 377 377 377 377377 頻道數 X 24 X 3600記錄間隔以秒為單位：
無紙記錄儀8通道每10秒記錄一次可記錄的天數；總天數=64x1024x492x10/8/24/3600=466 天。
