UQC-T30磁翻板液位計
Uqc-t30磁翻板液位計的結構和原理液位計是根據浮力原理和磁耦合原理研制的。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通過磁耦合驅動紅，白色翻柱···
訂購熱線：181-5507-8261

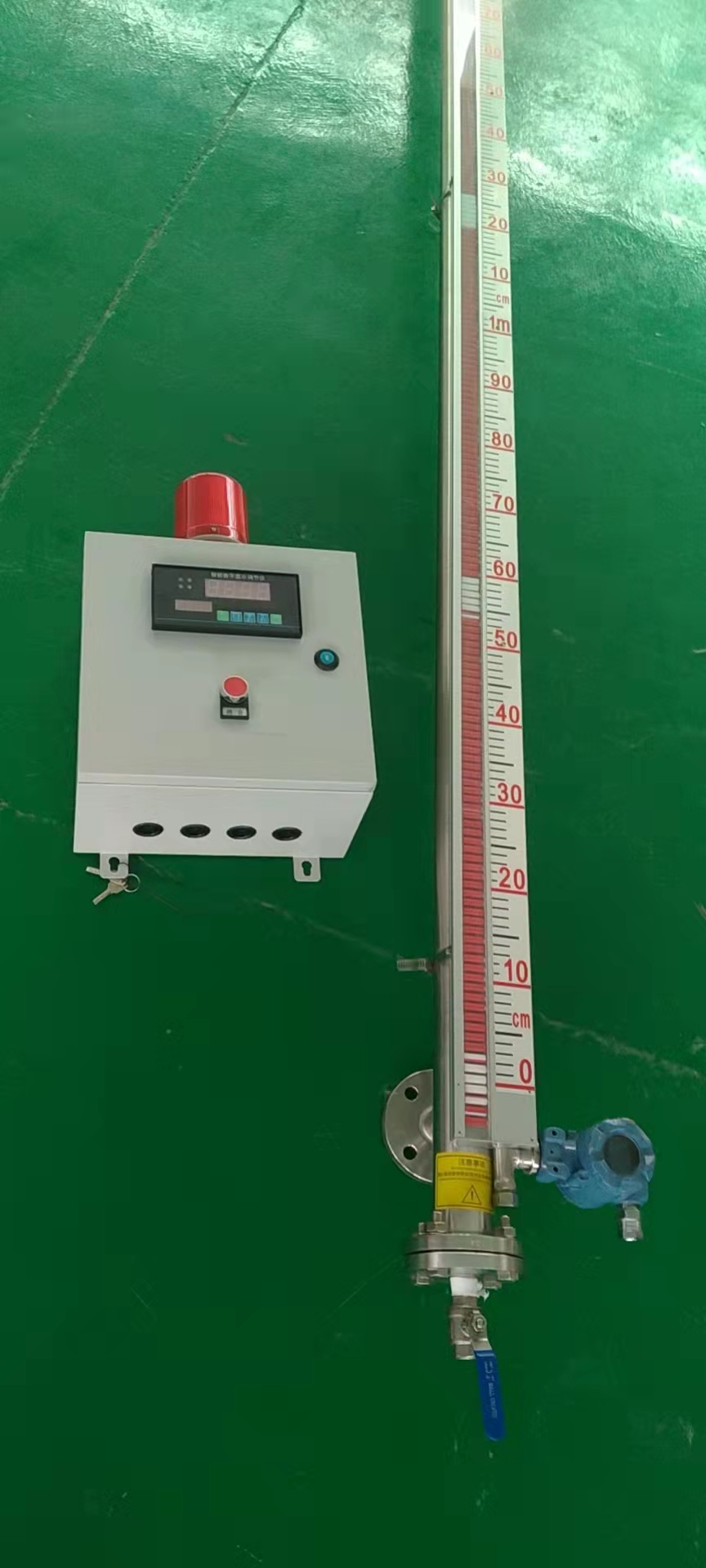

Uqc-t30磁翻板液位計的結構和原理
液位計是根據浮力原理和磁耦合原理研制的。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通過磁耦合驅動紅，白色翻柱翻轉傳輸?shù)浆F(xiàn)場指示器。當液位上升時，翻柱隨液位高度變紅，當液位下降時，翻柱由紅變白
lb磁位變送器由液位傳感器和轉換模塊組成。更換給料機的傳感器以捆綁的形式固定在UQC磁浮球液位計旁通管的外側，使其與液位計處于同一磁場系統中。當磁浮子隨液位上下移動時，液位位置對應的干簧管帶動電阻器轉換成雙線4~20mADC標準信號輸出
上述位置變送器和報警開關輸出的信號可方便地與各種儀表配合使用，以達到控制、調節、顯示和報警的目的
特性
測量范圍：300~8000mm（側裝式：300~4000mm；（頂裝式：300~6000mm；（底裝式）
精度：10mm
工作壓力：≤ 2.5MPa（普通）
≤ 16MPa（高壓）
中等密度：≥ 0.45gcm3
中等溫度：-196~+400℃
中等粘度：≤ 0.4pa·s，對于高粘度介質或溫度較低時易結晶的介質，可根據用戶要求選用加熱夾套液位計。連接法蘭：采用化工部新頒布的hg20592~20635－97法蘭標準
lb磁位變送器使用說明書
UQC系列磁位變送器可用于各種開閉容器的液位測量，特別適用于高粘度和強腐蝕性介質。所以他有很高的可靠性。該儀器可連續輸出4~20mA模擬信號，實現液位遠程傳輸控制和報警。該儀器還可以與其他數字顯示儀器一起使用，以實現各種控制目的。**用于民工測量水塔、水池、水箱、石油化工、電力、化工、環保、造船、建筑、造紙、食品、污水處理等行業的開閉式儲罐和地下儲罐中各種液體的液位。測試介質可以是水、油、酸、堿、，工業污水等導電和非導電液體
lb磁位變送器采用不銹鋼和防腐材料制成
uqc-t30磁翻板液位計結構和原理
液位計是根據浮力原理和磁耦合原理研制而成。當被測容器中的液位上升和下降時，液位計主管中的浮子也會上升和下降，浮子中的永磁鋼通過磁耦合驅動紅，白色翻柱翻轉傳輸?shù)浆F(xiàn)場指示器。當液位上升時，翻柱隨液位高度變紅，當液位下降時，翻柱由紅變白
lb磁位變送器由液位傳感器和轉換模塊組成。更換給料機的傳感器以捆綁的形式固定在UQC磁浮球液位計旁通管的外側，使其與液位計處于同一磁場系統中。當磁浮子隨液位上下移動時，液位位置對應的干簧管帶動電阻器轉換成雙線4~20mADC標準信號輸出
上述位置變送器和報警開關輸出的信號可方便地與各種儀表配合使用，以達到控制、調節、顯示和報警的目的
特性
測量范圍：300~8000mm（側裝式：300~4000mm；（頂裝式：300~6000mm；（底裝式）
精度：10mm
工作壓力：≤ 2.5MPa（普通）
≤ 16MPa（高壓）
中等密度：≥ 0.45gcm3
中等溫度：-196~+400℃
中等粘度：≤ 0.4pa·s，對于高粘度介質或溫度較低時易結晶的介質，可根據用戶要求選用加熱夾套液位計。連接法蘭：采用化工部新頒布的hg20592~20635－97法蘭標準
注：1上表
2外形尺寸及安裝尺寸見T30~T35。法蘭連接DN可根據用戶要求定制。表中列出的技術參數是該公司的常規產品。如果用戶有特殊要求，可根據實際情況操作手冊專門設計1100
lb磁位變送器
UQC系列磁位變送器，可用于各種開口或封閉容器的液位測量，特別適用于高粘度和強腐蝕性介質。所以他有很高的可靠性。該儀器可連續輸出4~20mA模擬信號，實現液位遠程傳輸控制和報警。該儀器還可以與其他數字顯示儀器一起使用，以實現各種控制目的。**用于民工測量水塔、水池、水箱、石油化工、電力、化工、環保、造船、建筑、造紙、食品、污水處理等行業的開閉式儲罐和地下儲罐中各種液體的液位。測試介質可以是水、油、酸、堿、，工業污水及其他導電和非導電液體
lb磁性位置變送器由不銹鋼和防腐材料制成
技術參數
測量范圍：300~1000mm
精度：±10mm
模擬輸出：4~20mADC
電源：24VDC
負載輸出：0~620Ω
工作壓力：≤ 0.6MPa
環境溫度：-20~+70℃
中等密度：≥ 0.8gcm3
螺紋安裝：m30x2
本安型：iaiict4
隔爆型：diict4~6
防護等級：IP65
■ 安裝和接線：
1變送器和顯示器之間的連接線不能以與當前線路相同的方式敷設。為避免干擾信號，屏蔽電纜應盡可能敷設在鐵管中
2。安裝后，仔細檢查接線圖，確保其準確
