液位控制報警器
發布時間：2021-12-22 23:27:28
液位控制報警是一種能自動控制液位上限報警和下限報警的報警裝置。液位控制報警器在控制器中配有蜂鳴器。同時，接線端子板上設有上報警觸點、下報警觸點和泵控制觸點，還具有上報警停泵、下報警啟泵功能。

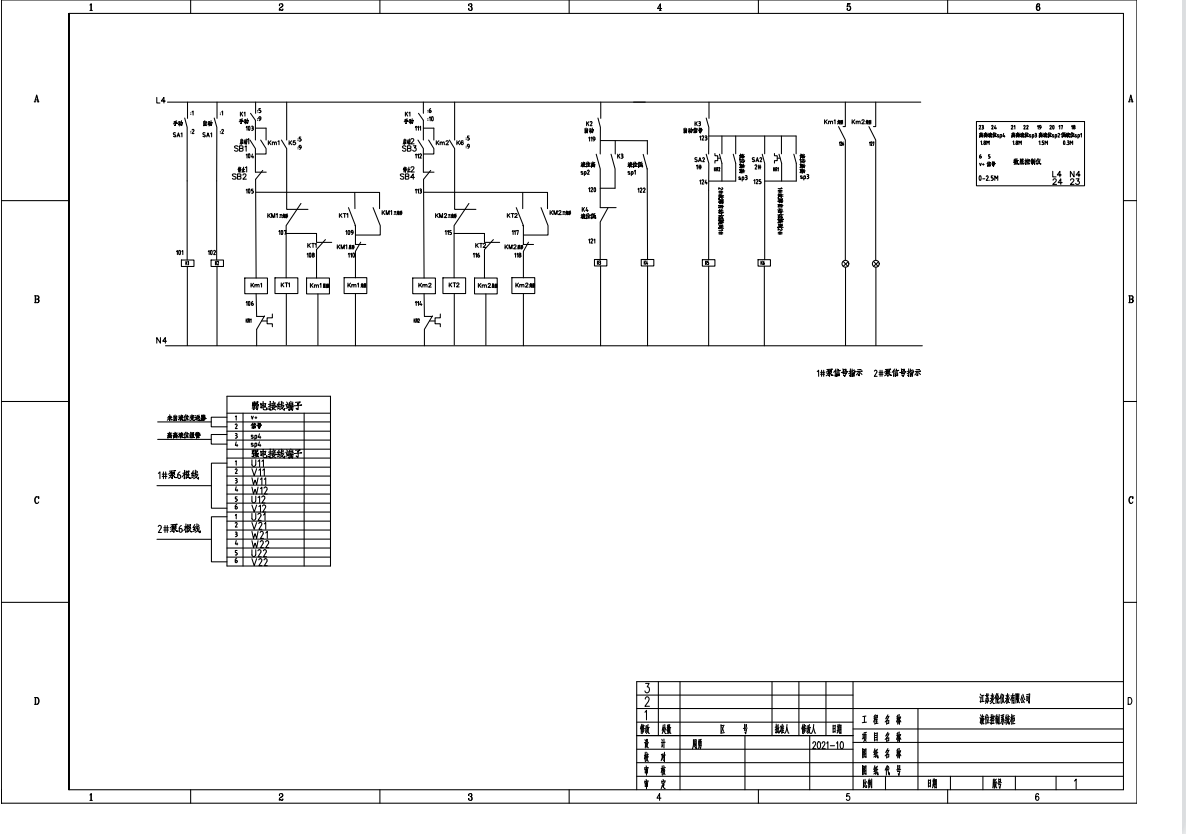

液位控制報警工作原理： 首先按下變壓器一次側開關 X按鈕，變壓器通電，xd4指示燈亮。當液位低時，按an1。此時，通過an2、K2、J2-1常閉觸點形成電路，J1通電，端子板上3和4之間的J1觸點閉合，以控制泵。如果泵的電機為0.5KW，則可直接從此觸點啟動。無需觸點接觸器線圈可通過使用端子板上的3和4觸點進行控制； J1線圈通電后，泵啟動。
當K2和K3被釋放時，它們將An3返回到升起位置，液位上升到K2位置。浮子打開K2，泵斷電并停止。之后，液位逐漸下降到K1位置，浮子關閉K1，泵重新啟動415 （3） 上限報警：當液位控制失敗時，液位持續上升。當它上升到K3位置時，浮子關閉K3，J2拉入，J2-1常閉觸點打開，泵斷電并停止，J2-2關閉端子板上5和6之間的觸點。
此時，如果外部報警裝置連接在5和6之間的觸點上，則報警開始；如果沒有外部報警裝置，控制器啟動； 下部報警中也有蜂鳴器報警：當自動停泵失敗時，液位持續下降。當浮子隨液位下降到K4位置時，K4關閉，J3拉入，J3-1關閉，泵自動啟動，J3-2觸點關閉。此時，如果連接了下部報警裝置，它將開始報警，關且控制器中還有一個蜂鳴器報警。
