磁翻板液位計遠傳不正常怎么辦
發布時間：2021-10-28 23:14:33
磁翻板液位計應用**，市場銷量大。在液位計的市場占有率中占有很大比例。它是一種常見的液位計。磁翻板液位計采用磁耦合原理工作，彌補了玻璃管液位計在高溫高壓下不能工作且易碎的諸多缺點。適用于石油、化工等工業領域的液位指示。具有結構簡單、觀察直觀清晰、無堵塞、無泄漏、安裝方便、維護簡單等優點。介紹了磁翻板液位計的工作原理，分析了凝析油罐磁翻板液位計的常見故障和問題，并提出了相應的處理方法，以幫助磁翻板液位計的用戶在調試和問題處理時提供參考。
磁翻板液位計的工作原理；磁翻板液位計以磁浮子為傳感元件，根據浮力原理和磁耦合制成，如圖1所示。可通過磁性翻板直接觀察容器內液位的實際高度。測量管中的浮子隨測量液位的變化而變化。當被測容器中的液位上升和下降時，液位計本體管中的磁浮子也會上升和下降。浮子中的***磁鋼通過磁耦合傳輸?shù)酱欧逯甘酒鳎?dāng)液位下降時，驅動紅，白色翻板轉動180°，翻板由紅色變?yōu)榘咨?。?dāng)液位升高時，活門從白色變?yōu)榧t色。容器內液位的實際高度為指示器的紅白交界處，以實
現液位的清晰指示；磁翻板液位計還可綁定遠程傳輸裝置，使液位計不僅能就地顯示液位，還可以遠程監控液位。如果磁翻板液位計配有ur型電阻液位傳感器，或UB型電阻電流液位變送器和（二次）顯示儀表，則可完成電遠傳，輸出4~20mA（或0~10mA）與記錄儀表或工業控制計算機網絡配合的標準信號。冷凝器中使用的磁翻板液位計一般為遠傳式；凝析油罐磁翻板液位計常見故障分析；凝汽器液位升降，就地翻板和遠傳輸出無變化；凝汽器磁翻板液位計一般安裝在側面，***首先檢查上、下連接管上的閥門是否打開，特別是有時在維修時需要關閉連接管上的閥門，維修后忘記打開閥門。

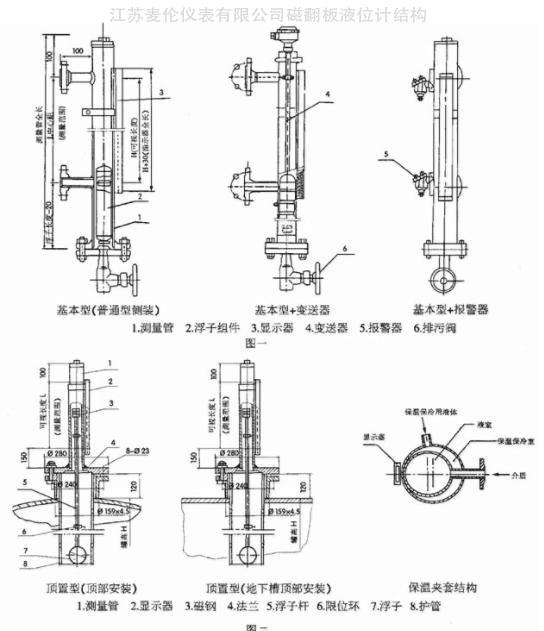

如果兩個閥門打開后仍存在這種現象，則浮子可能會堵塞，因?yàn)楦∽邮谴判缘?，冷凝水箱中的鐵磁性物質容易粘附在表面上。水質越差，時間越長，附著的雜質越多，更容易造成浮子堵塞；此外，浮子泄漏、浮子損壞、浮子失去磁性、磁性太弱或閥體管道中有異物也可能導致液位指示不準確。解決方法如下：磁翻板液位計結構圖
拆下液位計浮子，檢查浮子是否有磁性和損壞。如果有任何泄漏點，更換浮子（浮子的重量在交付前已經過驗證，自焊修復可能導致指示錯誤）。清除浮子表面附著的雜質，檢查本體管道是否光滑無異物，然后重新安裝浮子。重新安裝浮子時，注意重端為磁性端，且端部向上，而不是倒置；磁性活門指示異常。磁瓣顯示異常。很可能是磁性活門失去了磁性。需要拆下磁性活門上端的蓋板，然后取出失去磁性的磁性活門并更換。使用前，使用校正磁鋼將零位以下小球設置為紅色，其他小球設置為白色
液位波動大；作者在工作中多次遇到這種情況。液位計的本地和遠程液位指示基本相同，但部分翻板指示不準確。液位經常在幾個位置來回劇烈波動，導致冷凝水箱液位控制不穩定。原因可能是浮子的磁性太強。在外部鐵磁性材料的影響下，浮子與筒體內壁的摩擦增大，易發生側轉，浮子在筒體內不能自由升降；固定磁翻板液位計及遠傳裝置時，不得使用鐵箍，但應使用不銹鋼箍固定。用于遠程傳輸?shù)呐涮讉鞲衅骱鸵何婚_(kāi)關不得使用帶有磁性的螺釘和零件。校準磁鋼可用于接近遠傳裝置和高低液位報警開關進行檢查
磁翻板液位計泄漏；可能是密封部位密封不良、密封損壞或焊縫開裂造成的。拆卸和檢查時，更換密封圈和其他密封件。如果是密封墊，則在其上添加少量密封劑。如果是由焊縫裂紋引起的泄漏，則進行補焊或?qū)⑵浒l(fā)送給制造商進行修理
本地顯示信號準確，但遠程傳輸信號不準確或不準確。如果遠程顯示不準確，確認傳感器的位置與磁翻板的刻度相對應，打開傳感器上的接線盒，其上分別有零位調整螺釘和滿位調整螺釘。調整時，使用電子秤零位附近的磁鐵調整零位螺釘，使輸出為4mA或0ma，然后將磁鐵關閉到電子秤滿位，調整滿位調整螺釘，使電流輸出為20mA或10mA。重復調整數次，直到遠程顯示準確。如果沒有遠程信號，***首先確認遙感器的電源正確，然后檢查輸出端的電流是否與實際液位相對應，并校正電路；如果電源正常，沒有輸出信號，需要更換遙感器
總結：通過以上分析，可以看出
磁翻板液位計的工作原理簡單。只要對其進行簡單的拆卸和檢查，并考慮到浮子和活門的磁性問題，故障問題就可以很快得到解決。此外，在使用過程中，應定期打開排污閥和法蘭，定期排出主管內的沉淀物質，防止堵塞。
