磁翻板液位計現場校準要注意什么
發布時間：2021-09-24 23:12:45
磁翻板液位計在線校準；根據國家檢定規程說明現場校準的實際意義，2m以下液位計采用標準水箱裝置檢定，2m以上液位計采用模擬檢定。但由于大量程磁翻板液位計本身尺寸的限制，實驗室安裝磁翻板液位計超過2m的液位計存在問題，本規程未規定模擬驗證方法。磁翻板液位計，這種液位計可以在線校準嗎？綜上所述，需要解決以下問題：液位計測量的介質密度往往較寬，一般為0.8~1.2gcm³，如何校正密度對液位計測量誤差的影響；磁翻板液位計儲液罐不能垂直安裝，因此，如何選擇計量標準以及如何計量將非常重要；現場儲罐就像一個黑箱。如何確定液位基準點進行標定是一個關鍵問題；以具有（4-20mA）電遠傳信號的側裝磁翻板液位計為例，探討了一種簡單有效的現場校準方法，以達到在現場安裝條件下測量整個系統的液位誤差和不確定度的目的，具有實際意義
磁翻板液位計在罐區液位測量中的優勢不言而喻?？涩F(xiàn)場展示，觀察方便，安裝簡單，維護方便。受到廣大用戶的青睞，已**應用于許多大中型罐區。其測量介質種類繁多，對各種惡劣的測量環境適應性強，已成為儀器實際制造過程中液位測量的**品種之一，制造商還可以通過增加一些附加技術手段來擴展液位計的更多功能，以便將其應用于實際生產控制中。2m以上大量程磁翻板液位計的測量精度通常相當于差壓變送器的測量精度，因此越來越受到用戶的重視。但是，由于測量現場的環境和使用條件與廠家的驗證環境不一致，有的甚至相差很大，很多廠家所標榜的免維護優勢無法充分體現，測試需求也隨之增加。讓我們一起分享一下磁翻板液位計現場校準方法
根據浮力原理和磁耦合原理，研制了

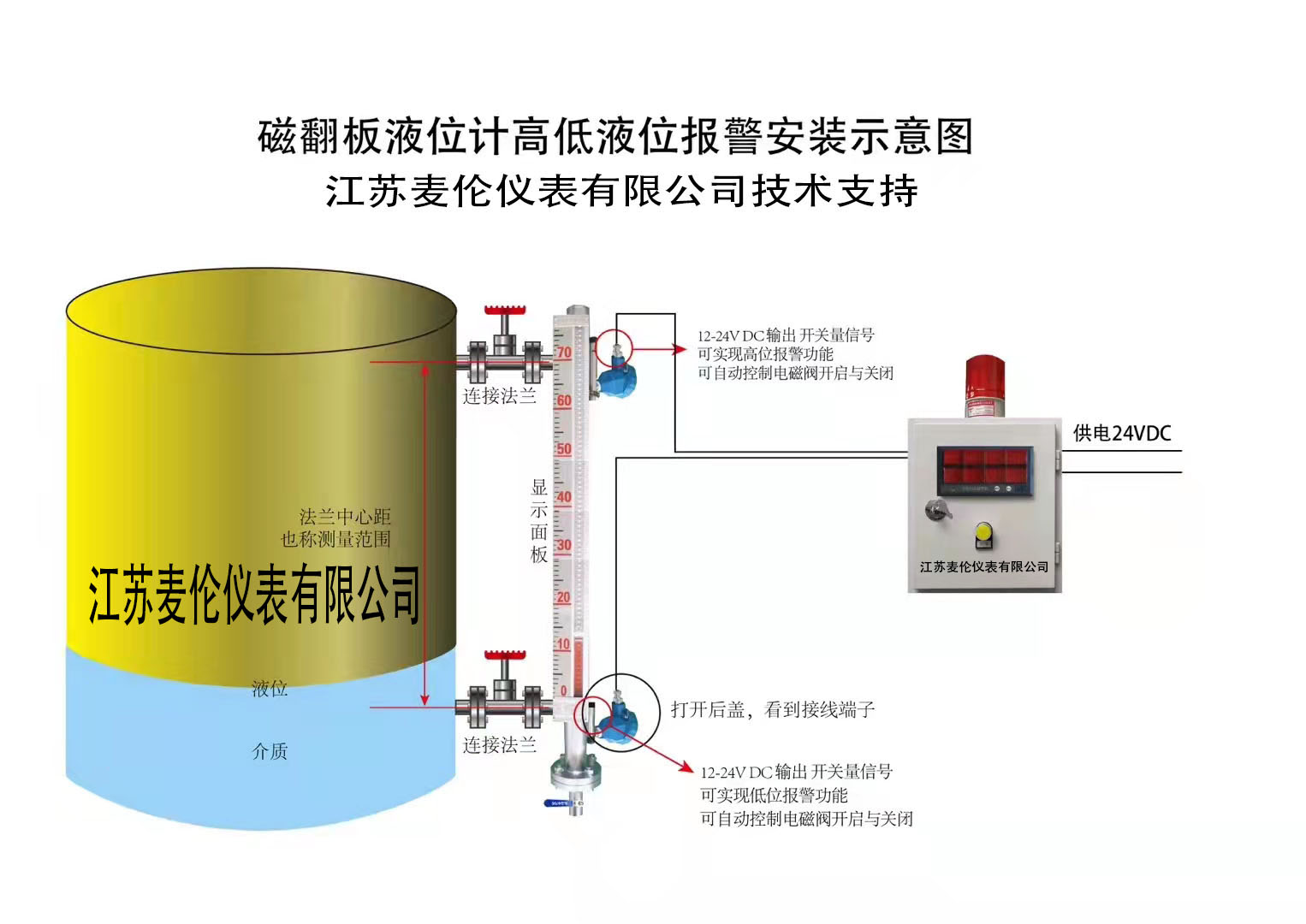

磁翻板液位計的結構原理。當被測容器中的液位上升和下降時，液位計主體管中的磁性浮子也會上升和下降，浮子中的永磁鋼通過磁性聯軸器，驅動紅，白翻柱翻轉傳輸至磁性翻轉柱指示器，以實現清晰的液位指示。通過內置簧片觸點的開閉，實現電流或電壓信號的傳輸。磁性翻板液位計通常在出廠時通過模擬方法（本方法規范中未描述）進行調整，以確保其在供應
3期間與實際介質相匹配。液位計
的具體現場校準步驟首先確定被測介質的密度。介質密度可用標準密度計測量，磁翻板液位計也可根據用戶提供的具體數據進行檢查。需要記錄介質密度并存檔，以確保介質密度滿足液位計操作手冊的要求。雖然介質密度在理論上會影響液位計的指示值，但在實際使用中，液位計的零位和滿值可直接通過電位計
進行調整，確定參考零點 a），用游標卡尺卡尺測量連接管道的內徑D，用磁翻板液位計在儲罐上部確定標準液位的下標尺點。如有可能，可將Zui打磨成凹槽，以防止測深尺擺動，并做標記； b）在罐內無壓手動向罐內注水，當水位略高于液位計進水管時，停止注水，打開磁性翻板液位計下連接法蘭處的手動球閥e，松開儲罐與校準液位計之間的連接法蘭f（不要拆下，以免水流沖洗），直到管道中沒有浪涌流關閉E，拆下法蘭，待罐內液體穩定后打開e，等待其處于滴流狀態1min（必要時通過排水閥排水，以提高檢測效率）； c）磁翻板液位計用測深鋼帶測量測量點到水面的距離HA，實際零高度h0=ha-d2。此狀態為液位計測得的零點校準每個液位點 a）安裝法蘭關閉E，繼續向水箱中注水至指示待校準液位的主刻度。水面穩定后，測量輸出電流II和水位空高h(yuǎn)i。實際液位為：H0=H0 hi=ha-d2-hi； b）繼續在其他點測量磁翻板液位計，直到達到滿刻度。
總結：液位零點和滿刻度的調整，同時確定參考零點，調整零點電位計，使輸出電信號顯示為4mA；滿標度調整在標準液位上限進行，增加滿標度電位器，使輸出電信號顯示20mA。如果在
磁翻板液位計的下行程測量過程中輸出有偏差，則按照此方法進行調整?，F(xiàn)場校準要求對三次返回測量重復上述步驟。
